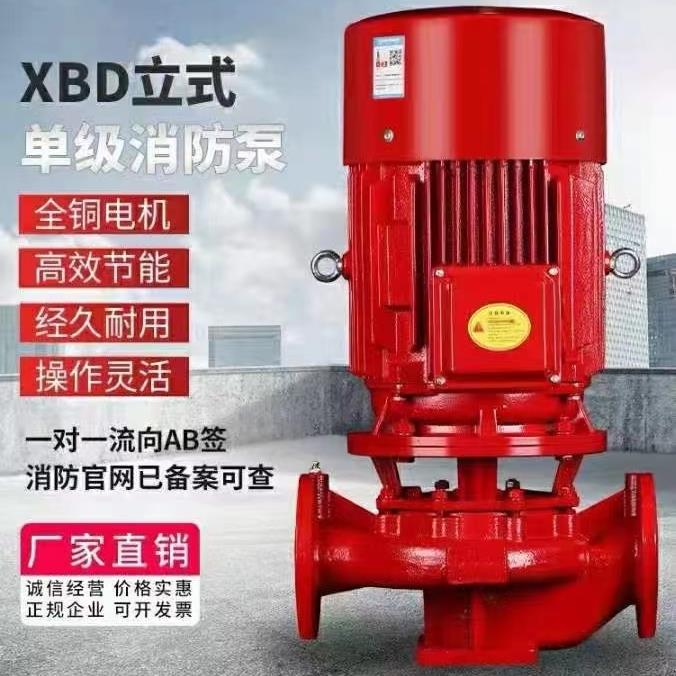

消火栓泵產品概述：

XBD-BYL系列消火栓泵組是本企業根據國內建筑消防用泵的市場需求和使用特點而自行開發研制的產品。該產品符合和滿足國家標準CNCA-C18-03:2014滅火設備產品強制性認證實施規則、CCCF-MHSB-08(A/0)強制性產品認證實施細則滅火設備產品消防給水設備產品(一)、GB6245-2006消防泵標準的要求，產品經國家消防裝備質量監督檢驗中心測試，具有可靠性(不存在較長時間停用后啟動咬死的故障)，效率高、低噪音、低振動、運行壽命長、進出口法蘭管線布置，安裝、檢修方便等特點。該系列泵組性能范圍廣;流量、揚程曲線平坦，可避免系統過載;壓力分檔密，利于選泵和節約能源。選用好軸承和電機，使泵組運行更為可靠。

二、消火栓泵主要特點

1、泵結構緊湊、體積小、外形美觀，其結構決定安裝占地面積小，如加上防護罩可置于戶外使用。

2、葉輪直接安裝在電機軸上，從而保證泵的同心度，因而增強了泵的運行穩定性和延長泵的使用壽命。

3、軸封采用機械密封或機械密封的組合，采用優質的質合金密封環，增強了密封的耐磨性能有效地延長壽命。

4、安裝檢修方便，無需拆動管路系統。泵進口和出口為相同口徑，簡化了管路的連接。

5、可根據流量和揚程的需要采用泵的串、并聯運行方式。

6、可根據需要，吸入口和吐出口可安裝成0°、90°、180°、270°幾個不同方向以滿足不同的連接場合。

7、泵揚程可根據需要增減水泵級數并結合切割葉輪外徑予以滿足，而不改變安裝占地面積。

三、消火栓泵產品用途

消火栓泵主要用于消防系統管道增壓送水。也可適用于工業和城市給排水、高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓、空調制冷系統送水及設備配套等場合。

四、消火栓泵結構說明

消火栓泵由電機和泵兩部分組成，泵和電機同軸，泵結構包括泵體、葉輪、泵蓋、機械密封等部件組成。泵進、出口在同一水平軸線上，且口徑規格相同，裝卸極為方便，占地面積小。泵設有安裝底座，便于安裝，增

加泵運行穩定性。泵密封采用機構密封，具有密封可靠，無泄漏的特點。泵的軸向力由葉輪設平衡環來進行平衡。泵的進

出口法蘭按1.6MPa壓力設計，管路配套方便。

消火栓泵由電機和泵兩部分組成，電機為Y型三相異步電機，泵和電機采用聯軸器連接，整體為剛性連接，使用時無需較正，泵由定子部分和轉子部分組成。泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成。為防止定子磨損，定子上裝有密封環、平衡套等，磨損后可用備件更換。轉子部分由軸、葉輪、平衡鼓等組成。轉子下端為水潤滑軸承，上部為角接觸球軸承，泵的軸向力絕大部分由平衡鼓宋承擔，其余小部分殘余軸下向力由角接觸球軸承來承受。進水段、中段和出水段的結合面用紙墊通過拉緊達到密封，用戶可根據需要選擇。

泵旋轉方向從驅動端向下看為逆時針轉動。
